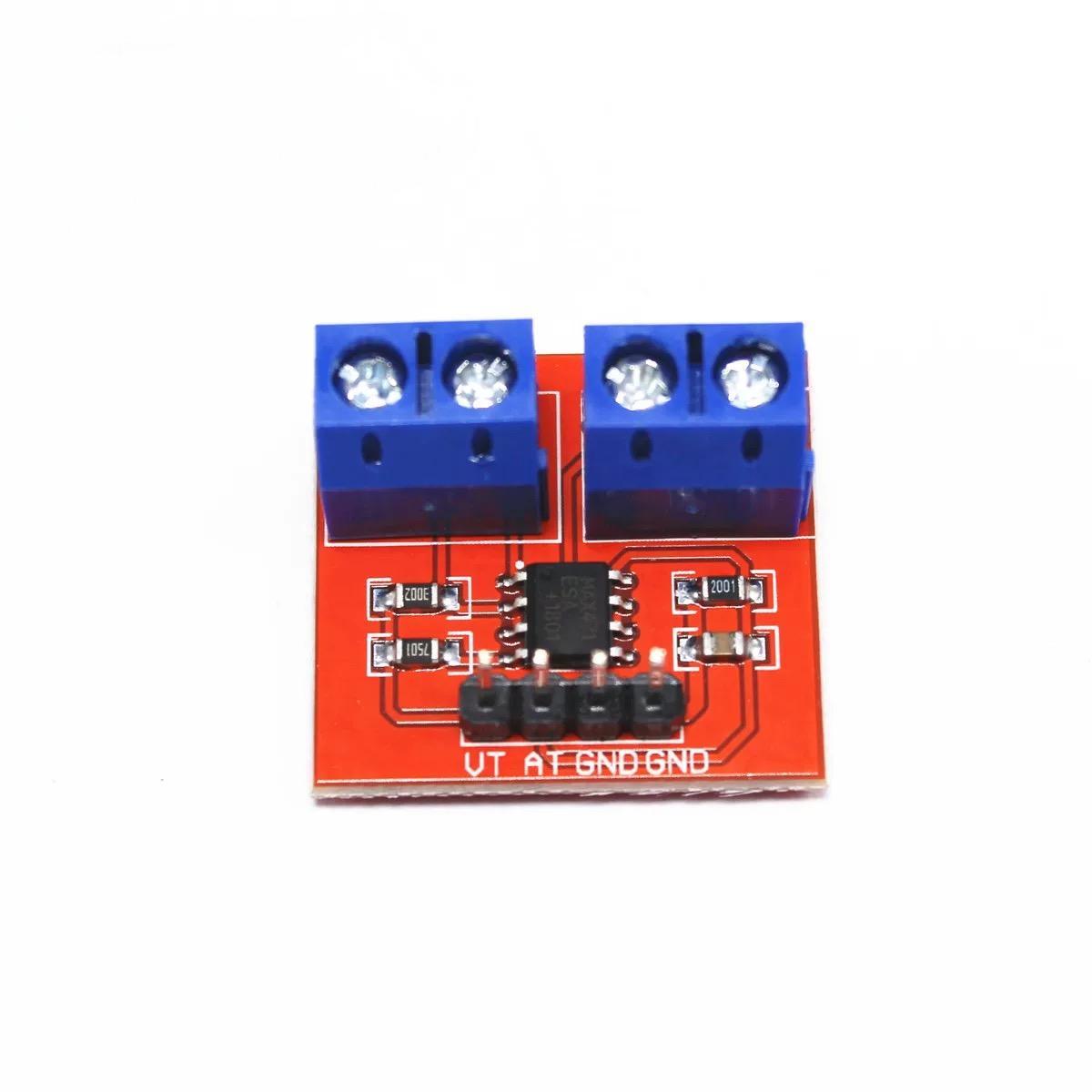

MAX471 voolu- ja pingeandur

MAX471 mõõdab läbi mooduli voolavat alalisvoolu ja annab sellega võrdelise analoogpinge. Lisaks on plaadil pingejagur, mis annab eraldi väljundile sisendpinge viiendiku, nii et sama mooduliga saab jälgida ka koormuse pinget.

Sobib akutoitel seadme voolutarbe jälgimiseks ja päikesepaneeli väljundi mõõtmiseks. ESP32 3,3 V ADC-sisendiga tohib pingeväljundile anda kuni 16,5 V sisendpinge (5 V süsteemis kuni 25 V).

Tehnilised andmed

• Kiip: MAX471
• Voolu mõõtevahemik: 0–3 A (alalisvool)
• Pinge mõõtevahemik: 3–25 V (5 V süsteemis) või 3–16,5 V (3,3 V süsteemis)
• Pingeväljund: sisendpinge ÷ 5
• Väljundid: analoog, voolu ja pinge jaoks eraldi
• Mõõtmed: 22 × 21 × 7 mm

Sobib hästi

• Voolutarbe jälgimine
• Aku laadimise ja tühjenemise mõõtmine
• Päikesepaneeli väljundi jälgimine

Ühilduvus

Arduino, ESP32, ESP-IDF ja ESPHome · analoogväljund.
