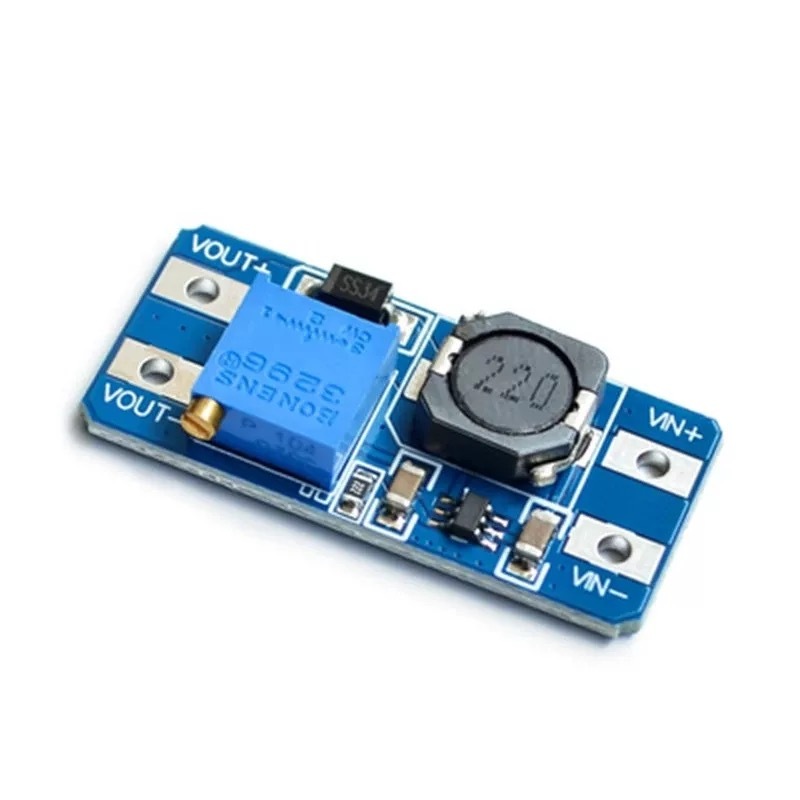

MT3608 pingetõstemoodul (reguleeritav)

MT3608 tõstab sisendpinget, nii et näiteks ühest liitiumakust (3,7 V) saab 5 V või 12 V.

Väljundpinge seatakse potentsiomeetriga – seadistage see alati enne koormuse ühendamist, sest tõstja annab kuni 28 V ja liiga kõrge pinge rikub ühendatud seadme. Ühendused on jootepadjadel (VIN+/VIN−, VOUT+/VOUT−).

Tehnilised andmed

• Kiip: MT3608 (SOT-23-6)
• Sisendpinge 3–25 V
• Väljundpinge 4–28 V, reguleeritav
• Väljundvool kuni 2 A
• Kasutegur kuni 92 %
• Lülitussagedus 1,2 MHz
• Mõõdud 37 × 17 × 8 mm

Sobib hästi

• Akutoitel projektide pinge tõstmine
• 5 V saamine liitiumakust
• Kaasaskantavad seadmed
• LED-valgustuse toide

Ühilduvus

Sobib alalisvoolu toiteahelatesse.

Dokumentatsioon ja andmeleht: MT3608 andmeleht
