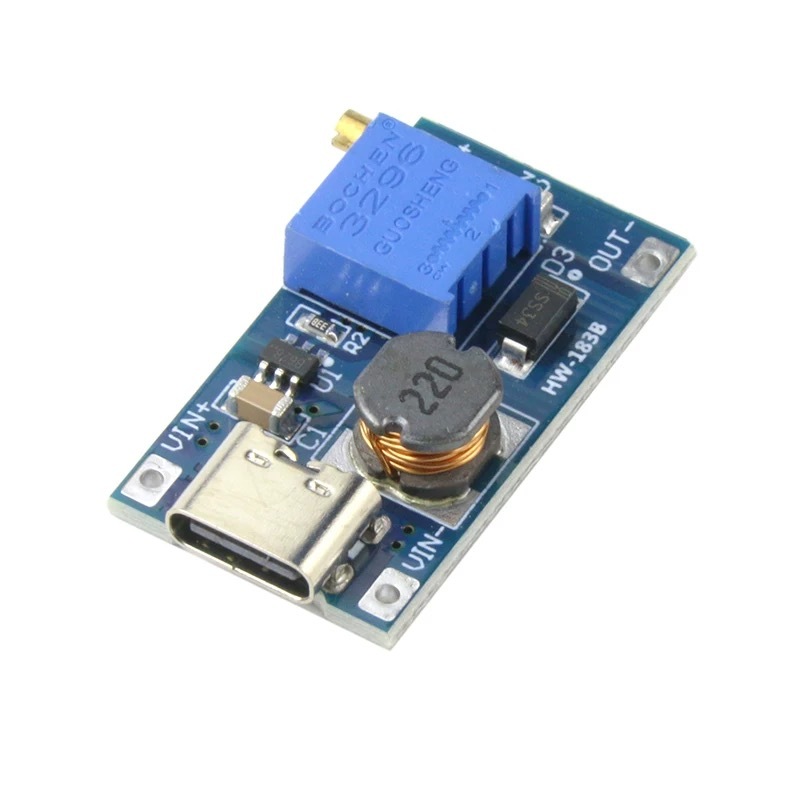

MT3608 pingetõstemoodul USB-C sisendiga

Sama MT3608 pingetõstja nagu klemmidega mudelil, aga plaadile on joodetud USB-C pesa. Nii saab mooduli toita tavalisest USB-laadijast või akupangast ilma ühtki juhet jootmata.

Väljundpinge seatakse potentsiomeetriga – seadistage see alati enne koormuse ühendamist, sest tõstja annab kuni 28 V ja liiga kõrge pinge rikub ühendatud seadme. VIN-jootepadjad on alles, nii et moodulit saab endiselt toita ka muust kui 5 V allikast.

Tehnilised andmed

• Kiip: MT3608 (SOT-23-6)
• USB-C sisendpesa
• Sisendpinge 3–25 V
• Väljundpinge 4–28 V, reguleeritav
• Väljundvool kuni 2 A
• Kasutegur kuni ~92%
• Lülitussagedus 1,2 MHz
• Mõõdud 32 × 17 × 6 mm

Sobib hästi

• Pinge tõstmine USB-laadijast või akupangast
• 9 V või 12 V saamine 5 V allikast
• Kaasaskantavad seadmed
• LED-valgustuse toide

Ühilduvus

Sobib alalisvoolu toiteahelatesse.

Dokumentatsioon ja andmeleht: MT3608 andmeleht
