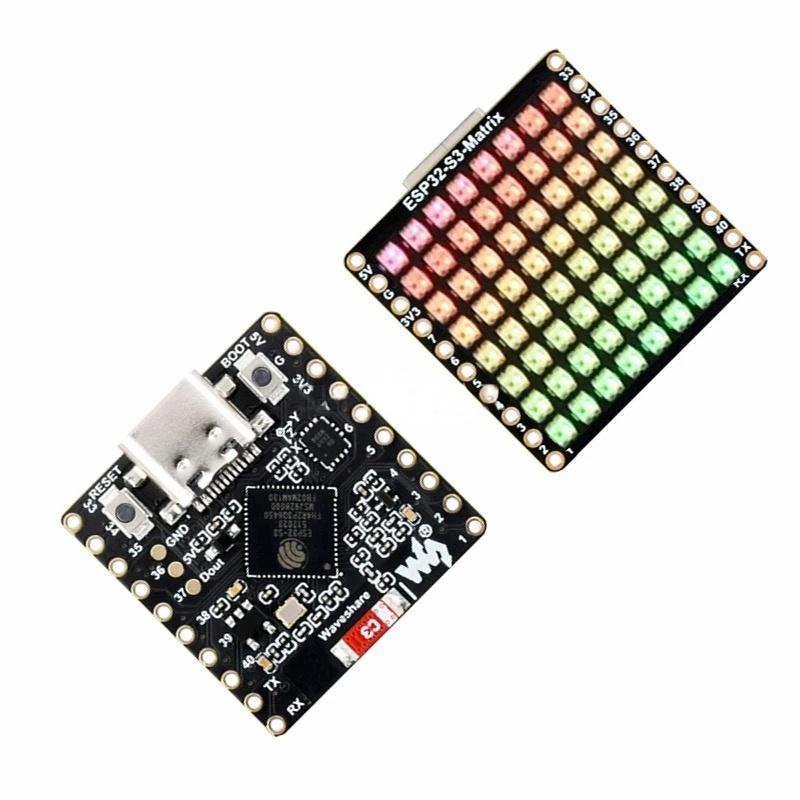

Waveshare ESP32-S3-Matrix arendusplaat (8 × 8 RGB-LED-maatriks + IMU)

ESP32-S3-Matrix on pisike arendusplaat, millel on 8 × 8 adresseeritav RGB-LED-maatriks ja 6-teljeline IMU – kaks asja, mille jaoks läheks muidu vaja eraldi mooduleid.

ESP32-S3 kahetuumaline kiip annab Wi-Fi- ja Bluetooth LE ühenduse ning jõudu animatsioonideks; QMI8658 andur lisab kiirenduse ja pöörlemise mõõtmise. Sobib nii valgusefektide, olekunäidikute kui ka liikumistundlike rakenduste kiirprototüüpimiseks.

Tehnilised andmed

• Kiip: ESP32-S3, kahetuumaline Xtensa LX7 @ 240 MHz
• Flash-mälu: 4 MB
• SRAM: 512 KB (lisaks 384 KB ROM ja 16 KB RTC SRAM)
• 2,4 GHz Wi-Fi + Bluetooth LE
• 8 × 8 RGB-LED-maatriks – 64 adresseeritavat LED-i
• QMI8658 6-teljeline IMU (kiirendusandur + güroskoop)
• 20 GPIO-viiku viigureal
• USB Type-C

Sobib hästi

• Valgusefektid, olekunäidikud ja lihtsad animatsioonid
• Liikumise ja asendi tuvastus IMU abil
• Kiirprototüüpimine ESP32-S3 peal
• Kompaktsed sardprojektid

Ühilduvus

Arduino, ESP-IDF, MicroPython ja ESPHome.

Dokumentatsioon ja andmeleht: Ametlik Waveshare’i dokumentatsioon
